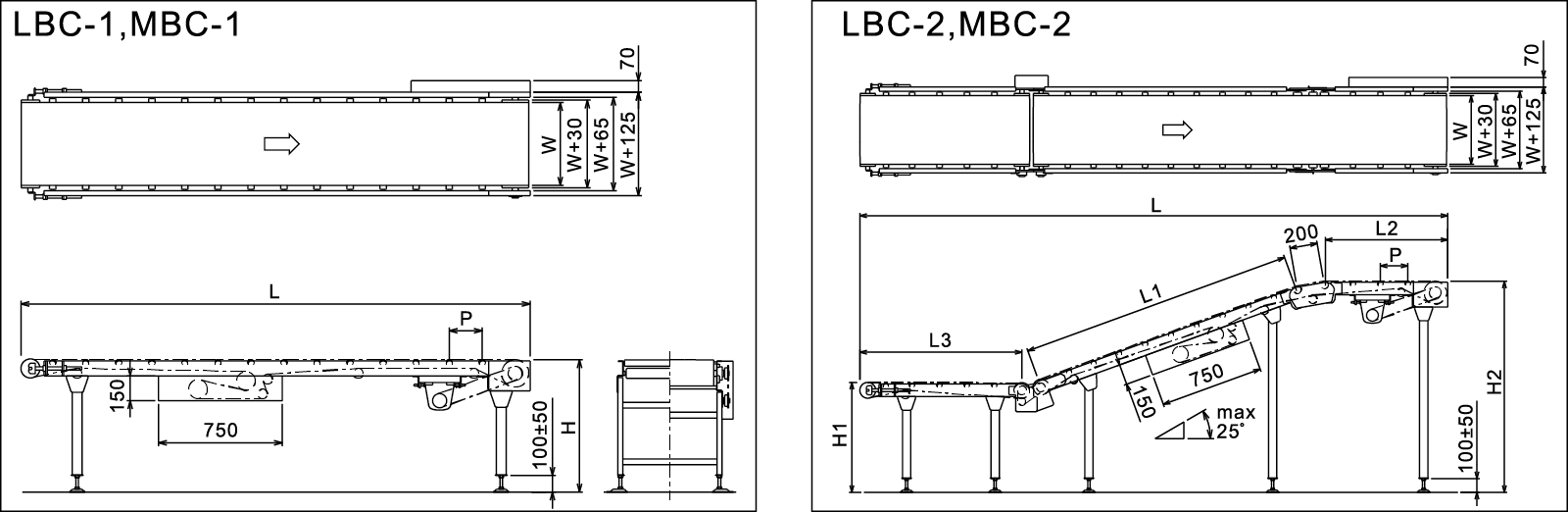

LBC MBC
Cat:Transportor cu centură standard de tip
Model LBC-1 LBC-2 MBC-1 MBC-2 ...
Transportorul de centură este un utilaj continuu de transport care transportă materiale prin intermediul unității de frecare. Principalele sale componente includ cadrul, centura, role de transport, role conduse, dispozitiv de tensiune și sistem de acționare. Transportorul de centură permite un proces de transfer de material perfect de -a lungul unei linii transportoare definite de la punctul de încărcare inițial până la punctul final de descărcare. Este deosebit de potrivit pentru transmiterea materialelor libere și funcționează eficient în astfel de aplicații. Transportoarele de centură sunt utilizate în mod obișnuit în setări industriale ca linii de asamblare, linii de ambalare și multe altele.

Model LBC-1 LBC-2 MBC-1 MBC-2 ...
| Model | LBC-1 | LBC-2 | MBC-1 | MBC-2 | |
| Centură | Centură de cauciuc negru | Centură de cauciuc negru | Centură de cauciuc negru | Centură de cauciuc negru | |
| Lățimea centurii | BW | 300 ~ 600 | 300 ~ 500 | 300 ~ 700 | 300 ~ 700 |
| Camer Roller | Diametru * grosime * arbore | 38x1.2x12 | 38x1.2x12 | 57.2x2.1x12 | 57.2x2.1x12 |
| ROLLER ROVE | Diametru * grosime * arbore | 57x2.1x12 | 57x2.1x12 | 57.2x2.1x12 | 57.2x2.1x12 |
| Dimensiunea cadrului | 1*k*t | 90x30x3.2 | 90x30x3.2 | 120x30x3.2 | 120x30x3.2 |
| Lungime | L (mm) | 1200 ~ 20000 | 4000 ~ 15000 | 1200 ~ 25000 | 4000 ~ 20000 |
| Lățimea transportorului | W (mm) | BW 125 | BW 125 | BW 125 | BW 125 |
| Înălţime | H (mm) | Min500 | Min500 | Min500 | Min500 |
| Capacitate | (kg/m) | max50 | max50 | max100 | max100 |
| Viteză | V (m/min) | max36 | max36 | max36 | max36 |
| Putere motorie | (Kw) | 0,2 · 0,4 · 0,75 · 1,5 | 0,2 · 0,4 · 0,75 · 1,5 | 0,2 · 0,4 · 0,75 · 1,5 | 0,2 · 0,4 · 0,75 · 1.5 |

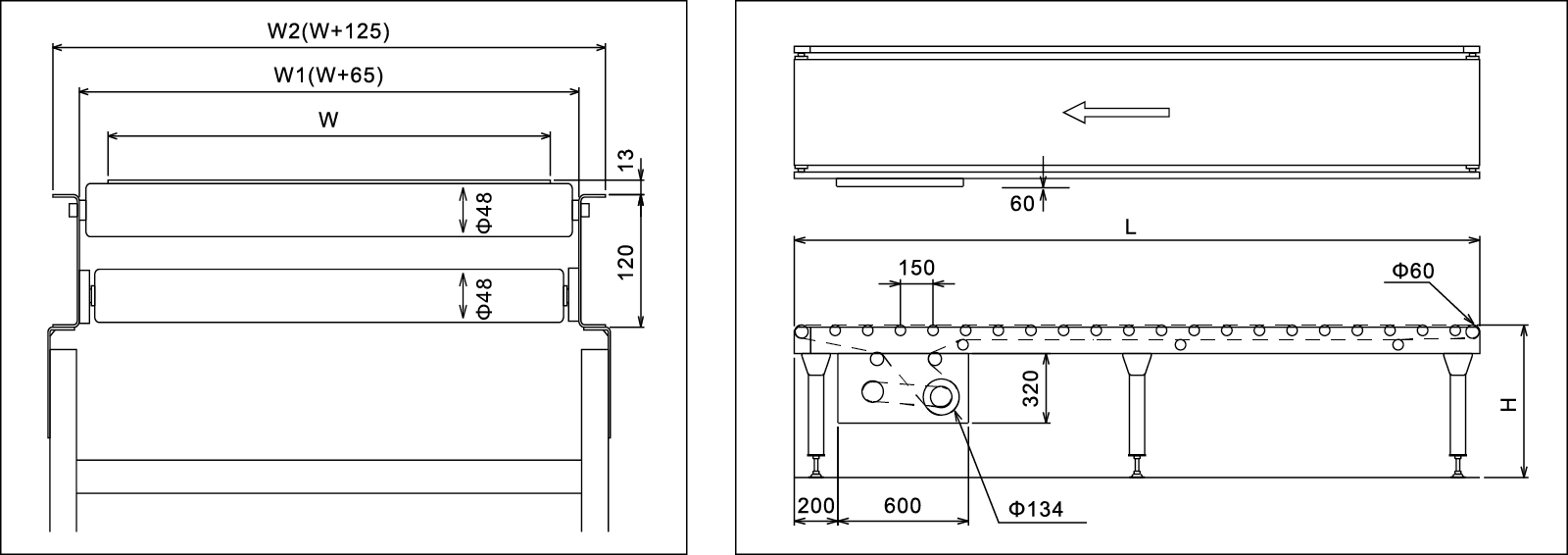

Model JBS Centură Centură de rășină ...
| Model | JBS | |
| Centură | Centură de rășină | |
| Lățimea centurii | BW | 400 ~ 1000 |
| Camer Roller | Diametru * grosime * arbore | 48.6x1.6x12 |
| ROLLER ROVE | Diametru * grosime * arbore | 48.6x1.6x12 |
| Dimensiunea cadrului | 1*k*t | 120x30x2.3 |
| Lungime | L (mm) | 1200 ~ 23000 |
| Lățimea transportorului | W (mm) | W 125 |
| Înălţime | H (mm) | Min500 |
| Capacitate | (kg/m) | max70 |
| Viteză | V (m/min) | max36 |
| Putere motorie | (Kw) | 0,2 · 0,4 · 0,75 · 1.5 |

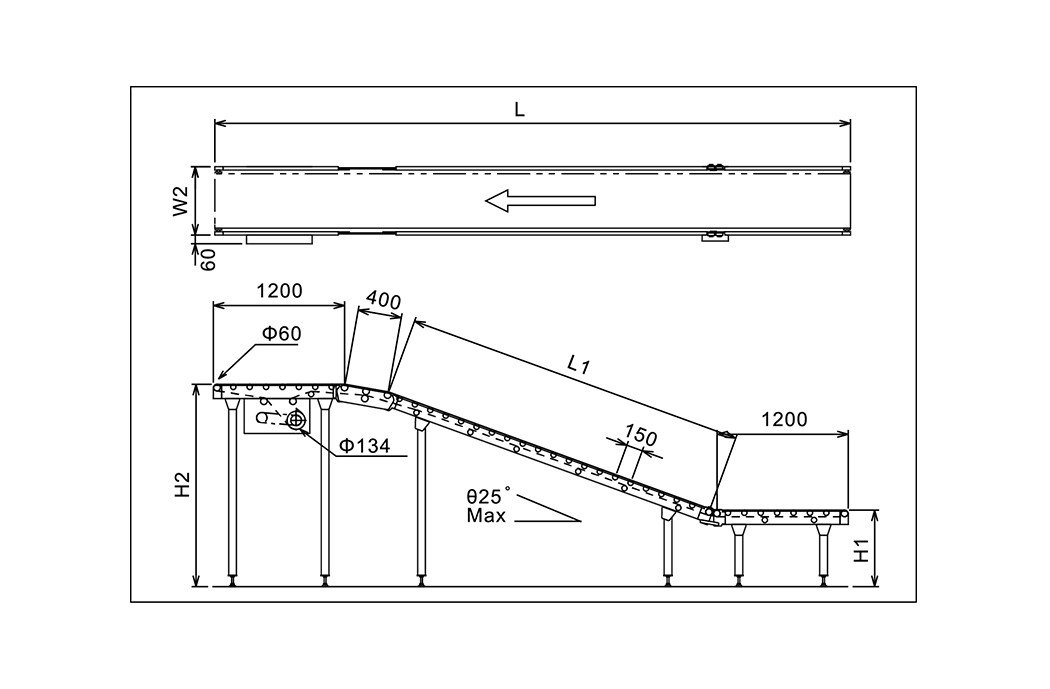

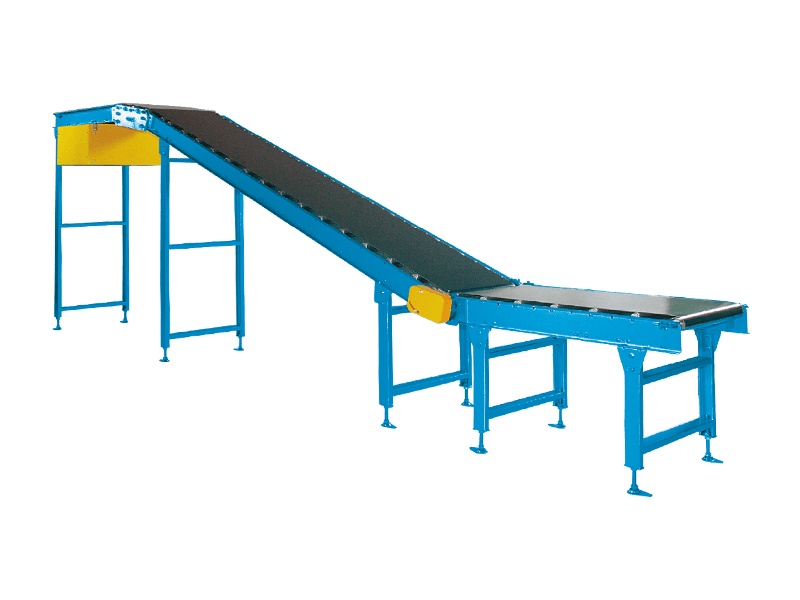

Model JBK Centură Centură de rășină ...
| Model | JBK | |
| Centură | Centură de rășină | |
| Lățimea centurii | BW | 400 ~ 1000 |
| Camer Roller | Diametru * grosime * arbore | 57.2x2.1x12 |
| ROLLER ROVE | Diametru * grosime * arbore | 57.2x2.1x12 |
| Dimensiunea cadrului | 1*k*t | 120x30x2.3 |
| Lungime | L (mm) | 3400 ~ 23000 |
| Lățimea transportorului | W (mm) | W 125 |
| Înălţime | H (mm) | Min500 |
| Capacitate | (kg/m) | max70 |
| Viteză | V (m/min) | max36 |
| Putere motorie | (Kw) | 0,2 · 0,4 · 0,75 · 1.5 |

Tip SBC-1 Tip orizontal SBC-2 Tip telescopa...
| Tip | SBC-1 Tip orizontal | SBC-2 Tip telescopant | SBC-3 Tip de ridicare | SBC-4 Telescopând cu tipul de ridicare | SBC-5 Tip pom | |
| Centură | PVC PVK PU Pom | |||||
| Lățimea centurii | 500-300 | |||||
| Metoda Drive | Lanț Drive (12A Duplex Lanț) | |||||
| Role de conducere | ODXTXD | 265 × 15 × 65 galvanizat | 225 × 20 × 60 galvanizat | 265 × 15 × 65 galvanizat | 225 × 20 × 60 galvanizat | Sprocket PA cu 24 de dinți |
| ROLLER IDLER | 200 × 15 × 50 galvanizat | 155 × 14 × 50 galvanizat | 200 × 15 × 50 galvanizat | 155 × 14 × 50 galvanizat | Sprocket PA cu 24 de dinți | |
| Roller de tensiune | 120 × 10 × 50 galvanizat | 120 × 10 × 50 galvanizat | ||||
| Roller telescopant | 120 × 10 × 50 galvanizat | 120 × 10 × 50 galvanizat | ||||
| Dimensiunea cadrului 1 × K × T. | 280 × 84 × 9,5 (28b) | 320 × 92 × 12 (32C) | 280 × 84 × 9,5 (28b) | 320 × 92 × 12 (32C) | 200 × 120 × 8t | |
| Ength/Motor L (m) | Max30 | max20 | Max30 | max20 | Max30 | |
| Lățimea transportorului | Lățimea centurii 184 | Lățimea centurii 250 | Lățimea centurii 184 | Lățimea centurii 250 | Lățimea centurii 271 | |
| Înălțimea transportorului h | Min900 | Min900 | Min900 | Min900 | Min900 | |
| Capacitate de încărcare (kg/m) | max200 | max200 | max200 | max200 | max200 | |
| Speed V (m/min) | Max120 | Max120 | Max120 | Max120 | Max120 | |
| Power Motor (KW) | 1,5/2.2/3.7/5.5/7.5/11 | 1,5/2.2/3.7/5.5/7.5/11 | 1,5/2.2/3.7/5.5/7.5/11 | 1,5/2.2/3.7/5.5/7.5/11 | 1,5/2.2/3.7/5.5/7.5/11 | |
| Tensiune de energie electrică (V) | 3PH200V 3PH380V 3PH460V | |||||
| Suprafața superioară Cu diferite materiale/grosimi/modele de strat la adaptabilitatea centurii pe anumite utilizate.
Strat puternic Utilizați diferite țesături speciale pentru a dicta în mare măsură sarcina/ductilitatea, electrostatic, planeitate și adaptabilitatea Bel pentru marginea cuțitului și curba depind direct de structura țesăturii centurii.
Suprafață de jos Structura de jos dictează nivelul de zgomot al centurii, durabil și adaptabilitatea plăcilor/rolelor de susținere a centurii cu diferite materiale de strat/grosimi/pattens la adaptabilitatea centurii pe anumite utilizări. | |
Trannstex are 33 de tipuri de centură vă pot îndeplini orice cerințe pentru centuri.
| PVC | PVK | PU | POM | |
| | | | |
| (țesătură impregnată) | (țesătură specială impregnată) | (Țesătură acoperită cu poliuretan) | (Polioximetilenă) | |
| Puternic, durabil | ||||
| anti-tăiere | ||||
| Rezistență la UV | ||||
| Rezistență la puncție | ||||
| Groavabil | ||||
| rigiditate laterală | / | / |
| Transportor reglabil cu centură de înălțime | Transportor de curea telescopică | Tipul de ridicare telescopică (electric) | |
| Mod de ridicare cu o singură parte (manual 2 laturi) | Forma de ridicare cu o singură parte (electrică) | Dispozitiv de ridicare | Dispozitiv de expansiune |
| Linia transportoare a lanțului de modul din plastic (imaginea arată tipul general de ridicare electrică) | Centura cu lanț pom (cu modul antistatic) | ||
| | |
| | |
| | |
| | |

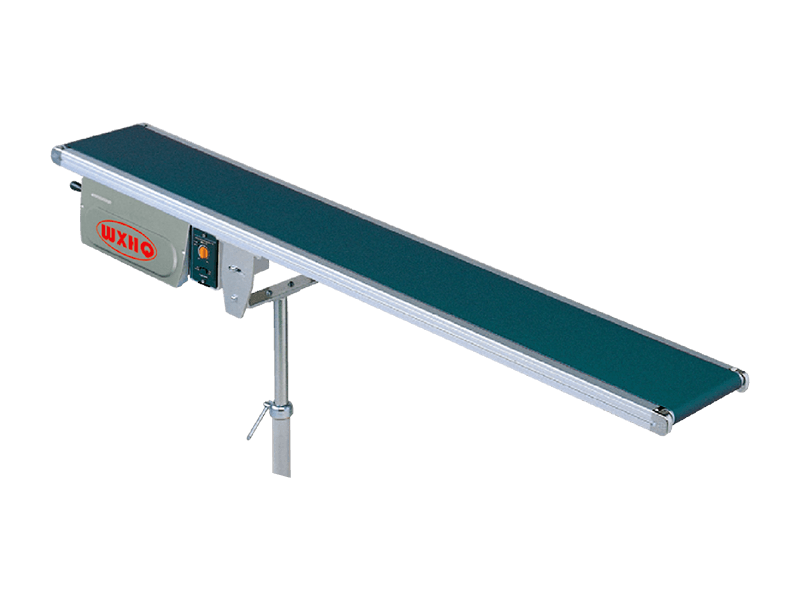

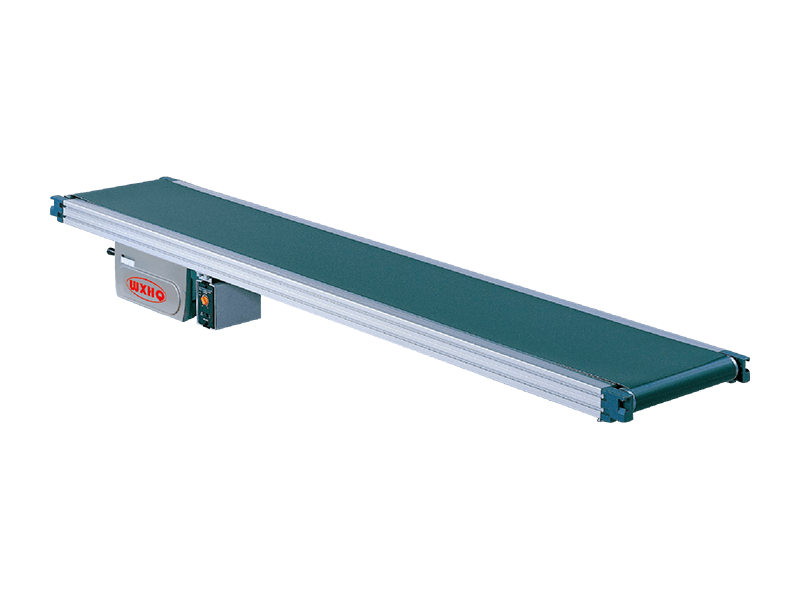

Tip standard Si ● Acesta este tipul standard de transportor cu centură de 34 mm, centrul ...
Tip standard Si
● Acesta este tipul standard de transportor cu centură de 34 mm, centrul de conducere este mutat de centura de distribuție.
● Centura are o capacitate bună de tăcere și purtare.
Tipul de ghid GI
● Acest tip de transportor de curea merge cu o curea giboasă orientată, care poate asigura mișcarea mai lin și constantă; Convenabil de utilizat cu alte echipamente, adecvate pentru ridicarea unor situații de timp și stabilitate.
● Mai mult, rularea în sensul acelor de ceasornic și în sensul acelor de ceasornic pot fi alese de diferite condiții și culori diferite în scopuri diferite.
Dimensiune standard
| Lățimea centurii | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | |||||||||
| Lățimea transportorului | 140 | 190 | 240 | 290 | 340 | 390 | 440 | 540 | 640 | |||||||||
| Lungimea transportorului | 500 | 1000 | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | 5000 | 6000 | 7000 | 8000 | ||||||
| Înălţime | 169 | Putere | AC100V (monofazat) · AC200V (monofazat) · AC200V (trifazic) |
| Viteză | Viteză fixă/variabilă | Centură | Centură de poliuretan |
| Capacitate | Tabelul de abilitate de referință | Opţiune | Suport, Ghid, alții |
| Putere motorie | 25W 、 40W 、 60W 、 90W |
Dimensiunea reală a centurii este restrânsă cu 5 mm decât mai presus de centura standard; Dacă lungimea mașinii depășește 4 m, cu specificații de centură 500, 600 pentru lățime, aceasta va fi restrânsă 10mm.
LF lungimea depășește 6m, va exista un suport la mijloc.
Viteza centurii
| Raport | Viteza nr. | Viteză fixă 50/60 (Hz) (m/min) | Viteza nr. | Viteză variabilă 50 · 60 (Hz) (m/min) |
| 1/180 | T1 | 1,9/2.3 | H1 | 0,13 ~ 2,5 |
| 1/2050 | T2 | 2.3/2.7 | H2 | 0,15 ~ 3,0 |
| 1/2020 | T3 | 2.8/3.4 | H3 | 0,19 ~ 3,8 |
| 1/2000 | T4 | 3.4/4.1 | H4 | 0,23 ~ 4,5 |
| 1/90 | T5 | 3.8/4.5 | H5 | 0,26 ~ 5.1 |
| 1/75 | T6 | 4.6/5.5 | H6 | 0,31 ~ 6.1 |
| 1/60 | T7 | 5.7/6.8 | H7 | 0,38 ~ 7,6 |
| 1/50 | T8 | 6.8/8.2 | H8 | 0,46 ~ 9,1 |
| 1/36 | T9 | 9.5/11.4 | H9 | 0,63 ~ 12,6 |
| 1/30 | T10 | 11.4/13.7 | H10 | 0,76 ~ 15,2 |
| 1/25 | T11 | 13.7/16.4 | H11 | 0,91 ~ 18,2 |
| 1/18 | T12 | 19.0/22.8 | H12 | 1.27 ~ 25,3 |
| 1/15 | T13 | 22.8/27.3 | H13 | 1,52 ~ 30,4 |
| 1/12.5 | T14 | 27.3/32.8 | H14 | 1,82 ~ 36,4 |
| 1/9 | T15 | 37.9/45.5 | H15 | 2.53 ~ 50,6 |
Calculul vitezei vitezei fixe: rotiți viteza 1500/1800rpm (50/60Hz), role de conducere ∅76.3, eficiență de conducere: 95%
Calculul vitezei vitezei variabile: rotirea vitezei 2000rpm (50; 60Hz), role de conducere ∅76.3, eficiență de conducere: 95%
Dacă este necesară viteza exactă, vă rugăm să alegeți formulare variabile.

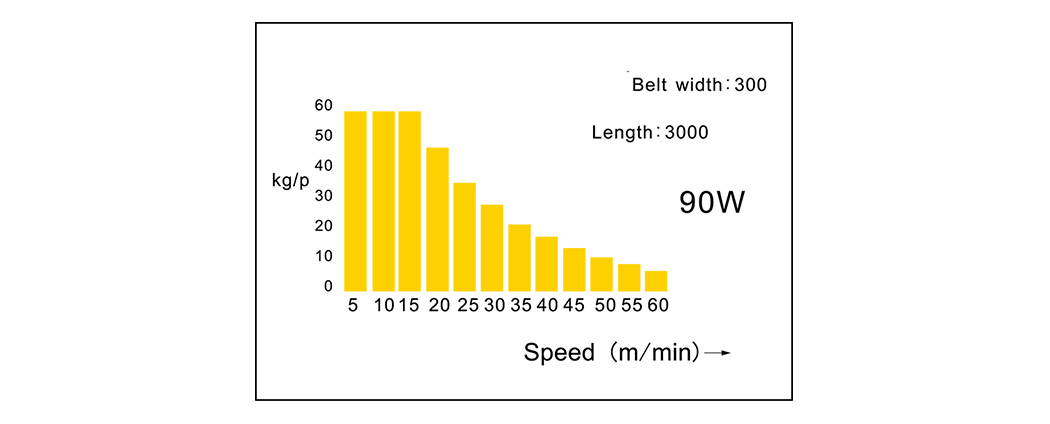

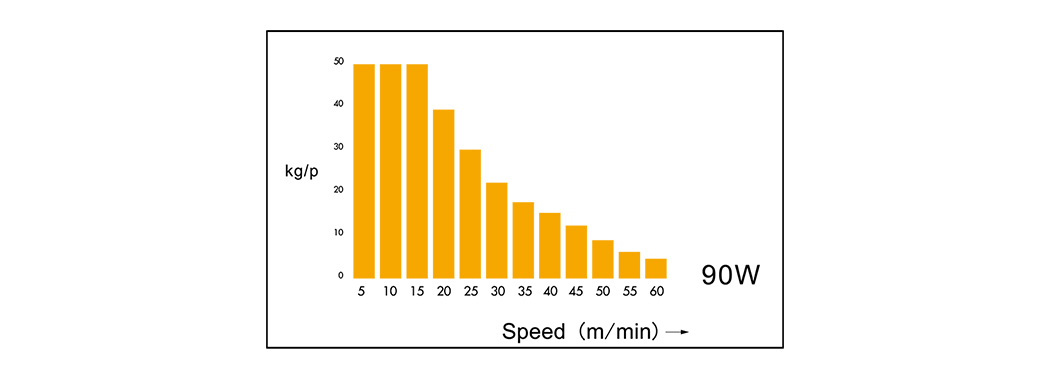

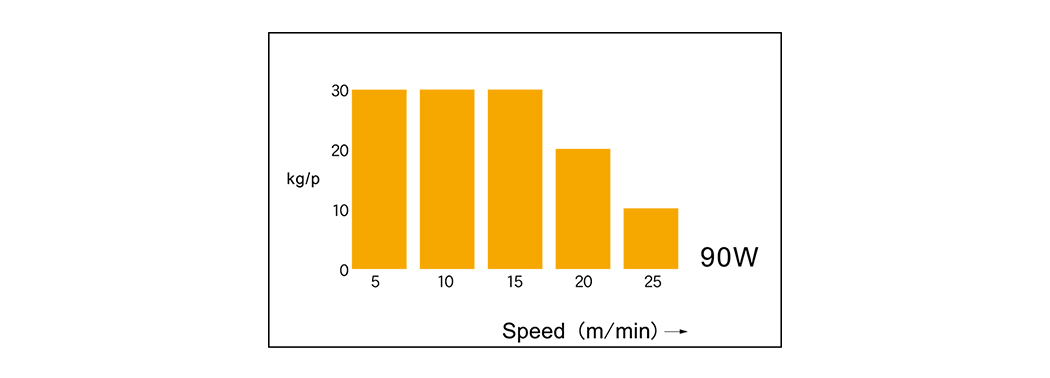

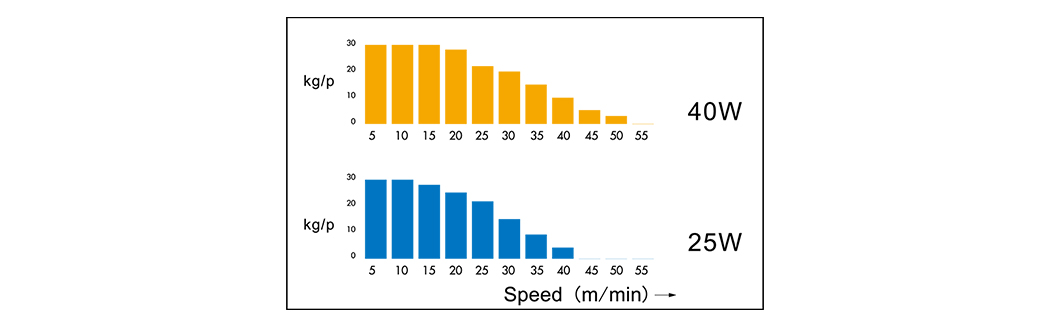

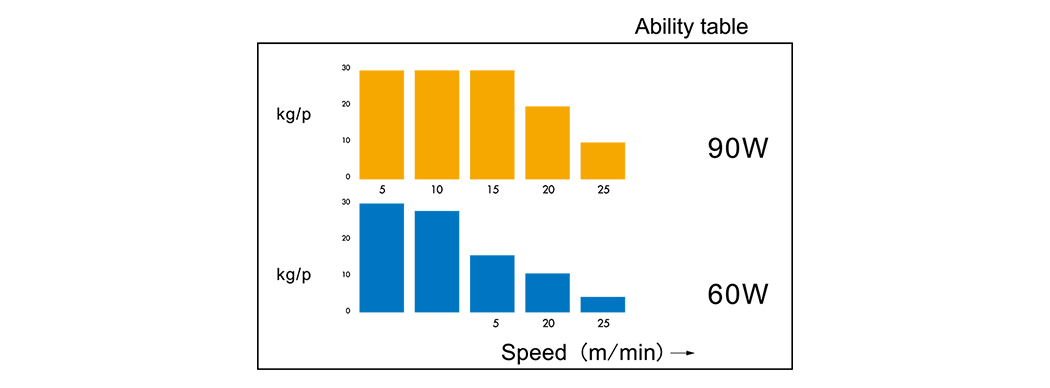

Tabel de abilități
Aceasta este datele de capacitate ale încărcării egale de dispersie. Ca mutarea mărfurilor în formă de pungă, vă rugăm să consultați 40% din datele privind capacitatea de abandonare.
Capacitatea va fi schimbată de diferite condiții.
Dimensiunea lățimii mașinii motorii dincolo
Viteză fixă
| Putere \ Lățimea centurii | 100 | 150 |
| 25W | 21.5 (11) | - |
| 40W | 59 (41) | 9 |
| 60W | 85 | 35 |
| 90W | 100 | 50 |
Viteză variabilă
| Putere \ Lățimea centurii | 100 |
| 25W | - |
| 40W | 11 |
| 90W | 22 |
Putere standard
Ansamblul standard este motorul DC fără perii și unitatea de control la modelul de viteză variabilă.
De la viteză mică la viteză mare, cu torsiune exportatoare imobiliară.
Extensia de viteză 100r/min ~ 2000r/min poate fi reglabilă. (Proporția de viteză 1:20).

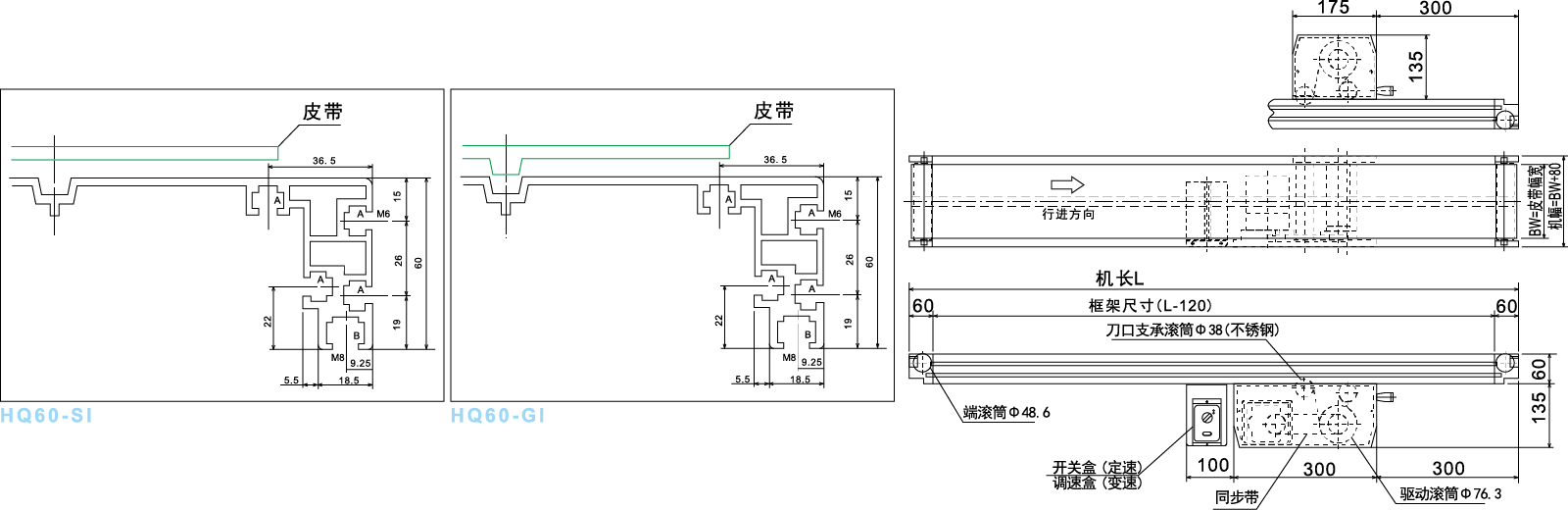

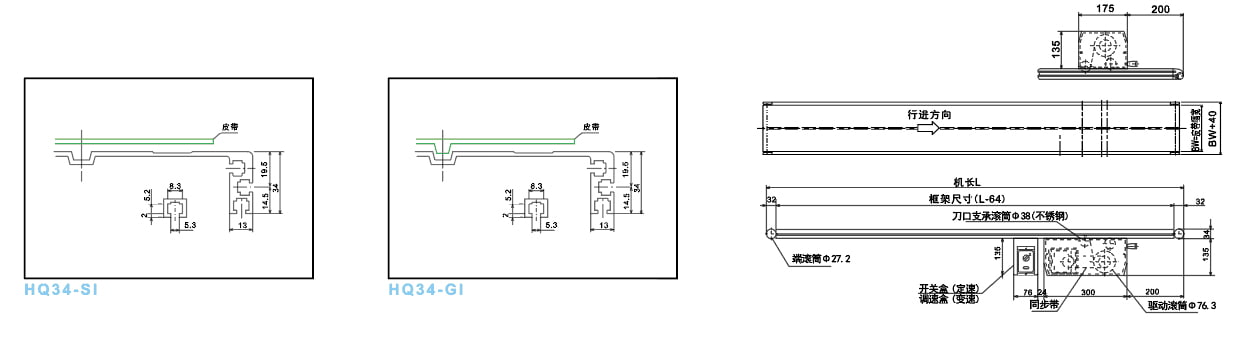

Desen

Dimensiune standard Lățimea centurii 50 75 ...
Dimensiune standard
| Lățimea centurii | 50 | 75 | ||||||||
| Lățimea transportorului | 90 | 115 | ||||||||
| Lungimea transportorului | 500 | 1.000 | 1.500 | 2.000 | 2.500 | 3.000 | 3.500 | 4.000 | 5.000 | 6.000 |
| Înălţime | 150 | Putere | AC100V (monofazat) · AC200V (monofazat) · AC200V (trifazic) |
| Viteză | Viteză fixă | Centură | Centură de poliuretan |
| Capacitate | Tabelul de abilitate de referință | Opţiune | Suport, Ghid, alții |
| Putere motorie | 25W 、 40W 、 60W 、 90W |
Dimensiunea reală a centurii este restrânsă cu 5 mm decât cureaua standard.
Viteza centurii
| Raport | Viteza nr. | Viteză fixă 50/60 (Hz) (m/min) | Viteza nr. | Viteză variabilă 50/60 (Hz) (m/min) |
| 1/180 | T1 | 16./1.9 | H1 | 0,11 ~ 2,1 |
| 1/2050 | T2 | 1,9/2.3 | H2 | 0,13 ~ 2,6 |
| 1/2020 | T3 | 2.4/2.9 | H3 | 0,16 ~ 3,2 |
| 1/2000 | T4 | 2.9/3.5 | H4 | 0,20 ~ 3,9 |
| 1/90 | T5 | 3.2/3.9 | H5 | 0,22-4.3 |
| 1/75 | T6 | 3.9/4.6 | H6 | 0,26 ~ 5,2 |
| 1/60 | T7 | 4.8/5.8 | H7 | 0,33 ~ 6,5 |
| 1/50 | T8 | 5.8/7.0 | H8 | 0,39 ~ 7,7 |
| 1/36 | T9 | 8.1/9.7 | H9 | 0,54 ~ 10,8 |
| 1/30 | T10 | 9.7/11.6 | H10 | 0,65 ~ 12,9 |
| 1/25 | T11 | 11.6/14.0 | H11 | 0,78 ~ 15,5 |
| 1/18 | T12 | 16.2/19.4 | H12 | 1.08 ~ 21,5 |
| 1/15 | T13 | 19.4/23.3 | H13 | 1.30 ~ 25,9 |
| 1/12.5 | T14 | 23.3/27.9 | H14 | 1,55 ~ 31,0 |
| 1/9 | T15 | 32.3/38.8 | H15 | 2.16 ~ 43.1 |

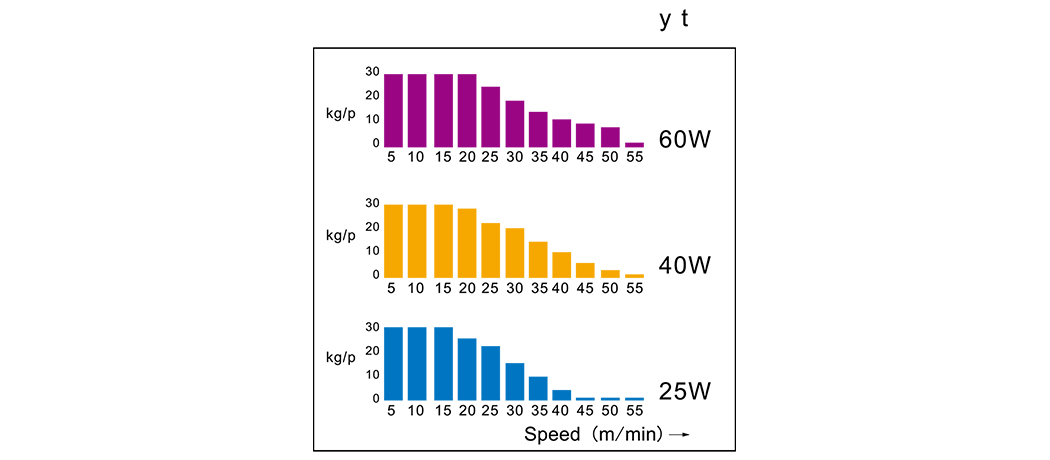

Tabel de abilități
Aceasta este datele de capacitate ale încărcării egale de dispersie. Ca mutarea mărfurilor în formă de pungă, vă rugăm să consultați 40% din datele privind capacitatea de abandonare.
Capacitatea va fi schimbată de diferite condiții.
Dimensiunea lățimii mașinii motorii dincolo
Viteză fixă
| Putere \ Lățimea centurii | 50 | 75 |
| 25W | 46,5 (36) | 21.5 (11) |
| 40W | 84 (66) | 59 (41) |
Viteză variabilă
| Putere \ Lățimea centurii | 50 | 75 |
| 25W | 3.5 | - |
| 40W | 36 (18) | 11 |

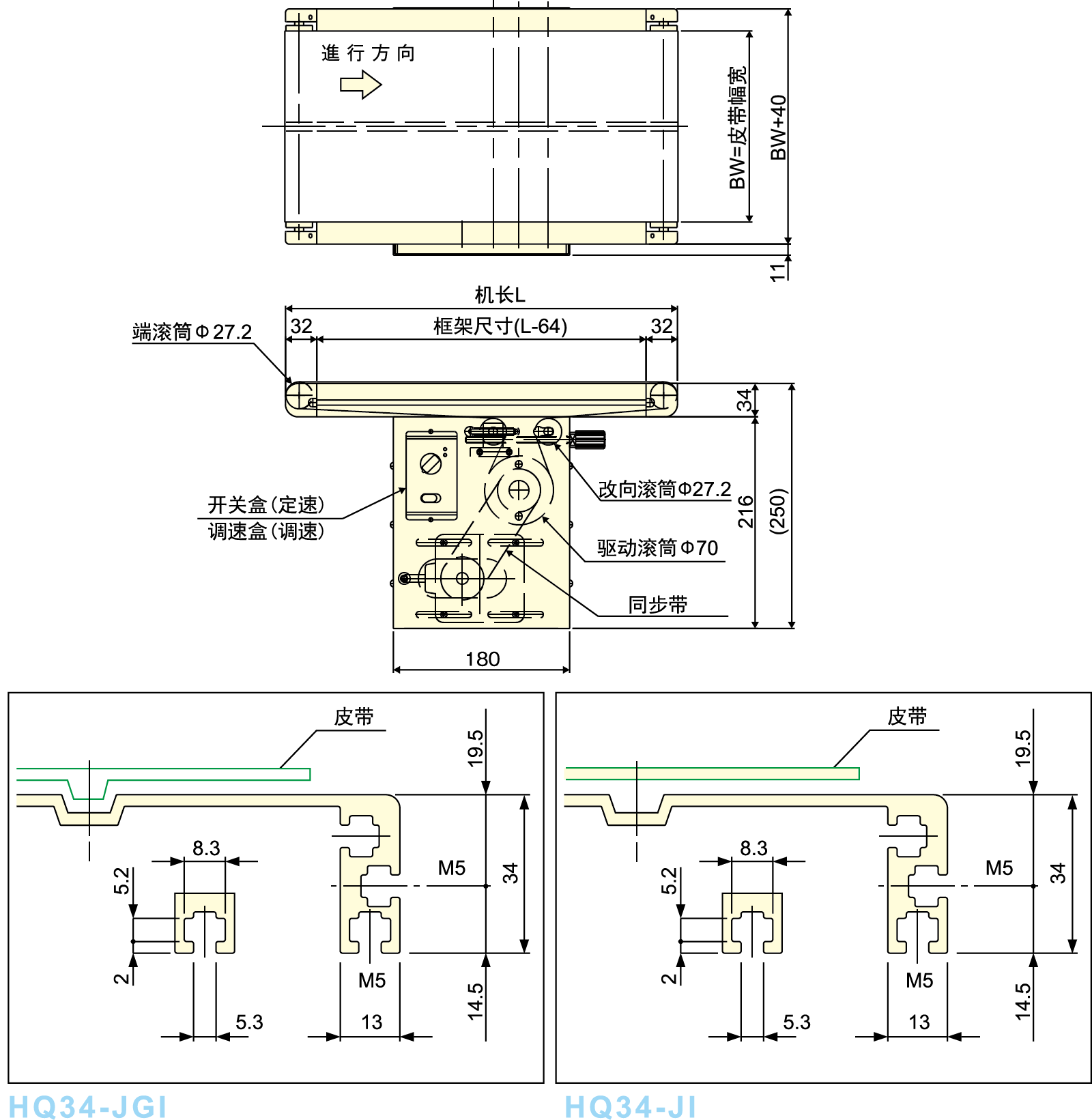

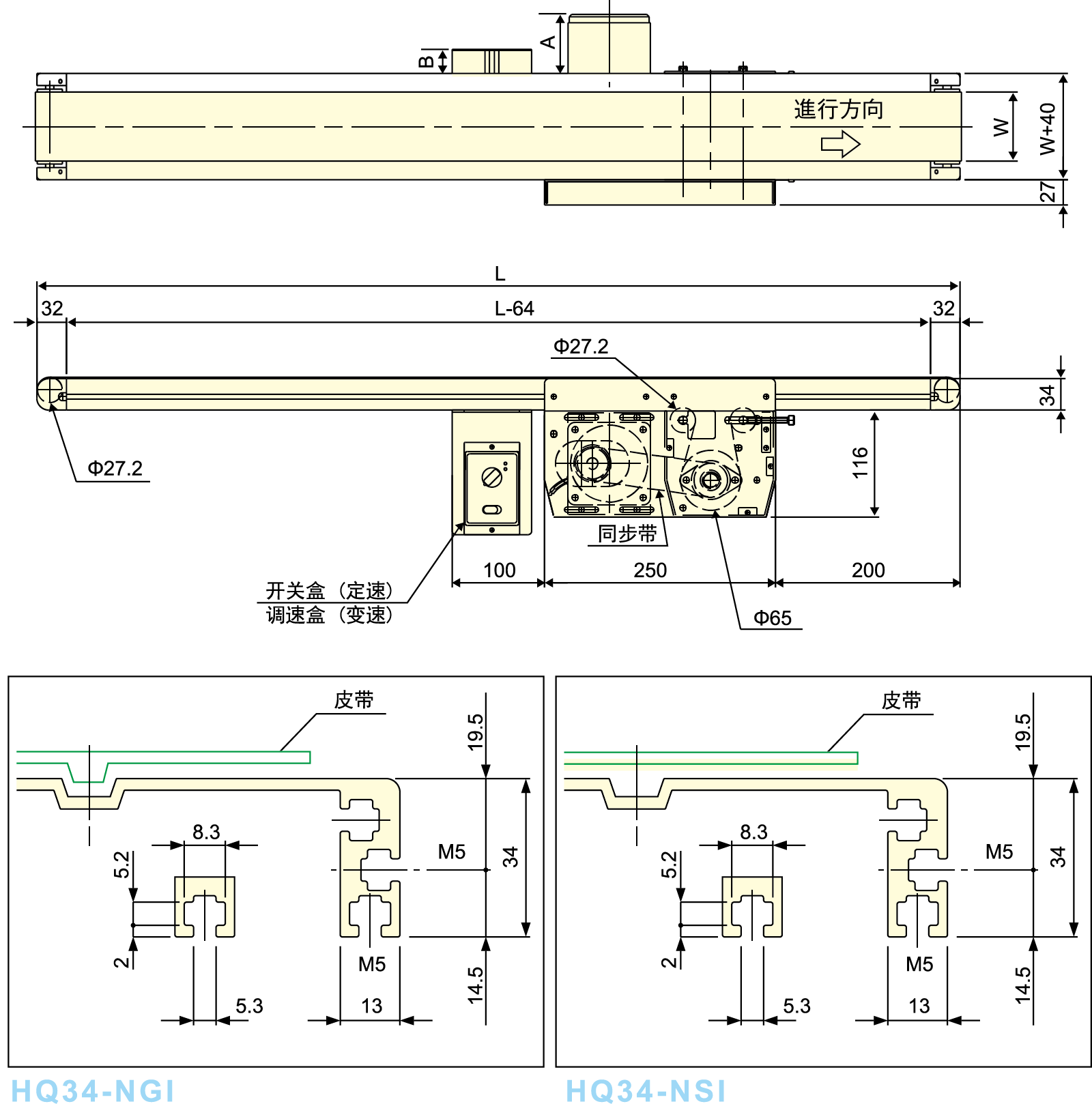

Desen

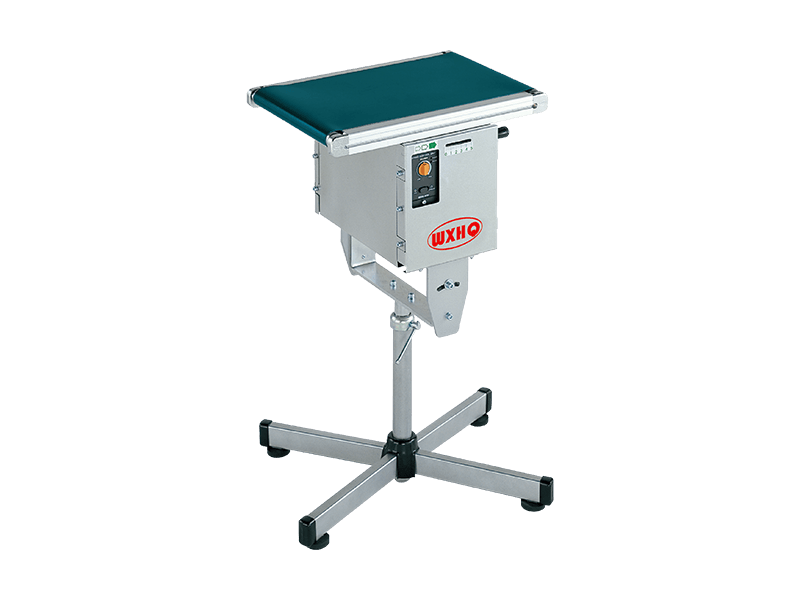

Ji: Fii sută pentru utilizarea ONU la mijlocul transportului de echipamente sau transmiterea echi...
Ji: Fii sută pentru utilizarea ONU la mijlocul transportului de echipamente sau transmiterea echipamentelor care transmit, lungimea cea mai scurtă este de 300mm.
Modelul J, tip-J este transportorul de curea anti-deviație. LT este potrivit pentru utilizarea în întreținere dificilă. LT poate fi setat pentru rularea înainte și înapoi. LT este, de asemenea, utilizat în condiții grele.
Dimensiune standard
| Lățimea centurii | 50 | 75 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | ||
| Lățimea transportorului | 90 | 115 | 140 | 190 | 240 | 290 | 340 | 390 | 440 | 540 | ||
| Lungimea transportorului | 300 | 500 | 1000 | 1500 | 2000 | 2500 | 3000 | |||||
| Înălţime | 250 | Putere | AC100V (monofazat) · AC200V (monofazat) · AC200V (trifazic) |
| Viteză | Viteză fixă | Centură | Centură de poliuretan |
| Capacitate | 15 kg/set (JI) 10 kg/set (JGI) | Opţiune | Suport, Ghid, alții |
| Putere motorie | 25W 、 40W 、 60W 、 90W |
Dimensiunea reală a centurii este restrânsă cu 5 mm decât cureaua standard.
Viteza centurii
| Raport | Viteza nr. | Viteză fixă 50/60 (Hz) (m/min) | Viteza nr. | Viteză variabilă 50/60 (Hz) x (m/min) |
| 1/180 | T1 | 1.7/2.1 | H1 | 0,12 ~ 2,3 |
| 1/2050 | T2 | 2.1/2.3 | H2 | 0,14 ~ 2,7 |
| 1/2020 | T3 | 2.6/3.1 | H3 | 0,18 ~ 3,5 |
| 1/2000 | T4 | 3.1/3.7 | H4 | 0,21 ~ 4.1 |
| 1/90 | T5 | 3.5./4.1 | H5 | 0,23 ~ 4.6 |
| 1/75 | T6 | 4.2/5.0 | H6 | 0,28 ~ 5,5 |
| 1/60 | T7 | 5.2/6.2 | H7 | 0,35-6,9 |
| 1/50 | T8 | 6.2/7.5 | H8 | 0,42 ~ 8,3 |
| 1/36 | T9 | 8.7/10.4 | H9 | 0,58-11,5 |
| 1/30 | T10 | 10.4/12.5 | H10 | 0,70 ~ 13,9 |
| 1/25 | T11 | 12.6/15.0 | H11 | 0,83 ~ 16,6 |
| 1/18 | T12 | 17.4/21.0 | H12 | 1.16 ~ 23.2 |
| 1/15 | T13 | 21.0/25.0 | H13 | 1.39 ~ 27,8 |
| 1/12.5 | T14 | 25.0/30.0 | H14 | 1,67 ~ 33,3 |
| 1/9 | T15 | 34.6/41.7 | H15 | 2.32-46.4 |

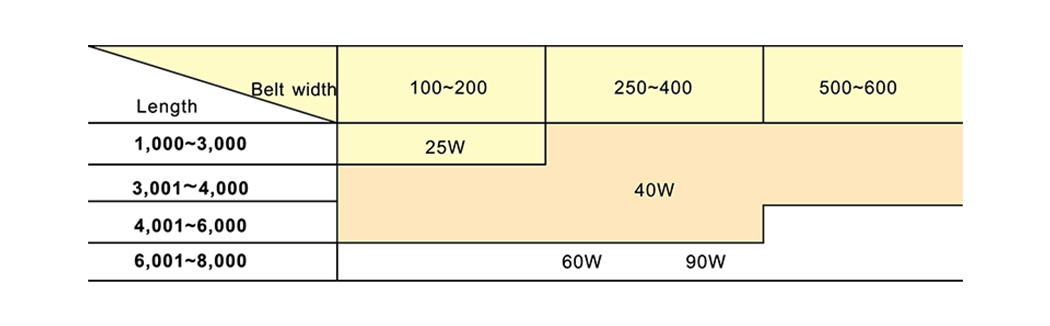

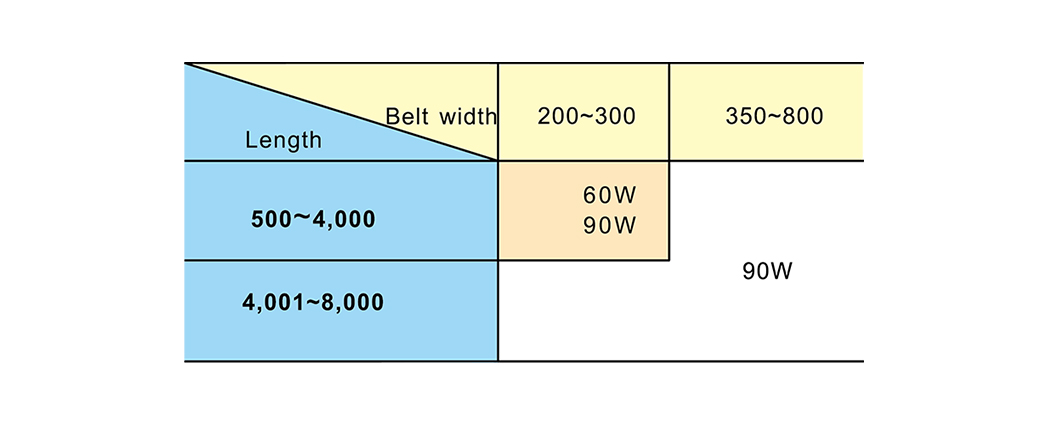

Putere standard
JI
| Lungime/lățime Beit | 50 ~ 200 | 250 ~ 500 |
| 300 ~ 3.000 | 25W 、 40W | 40W 、 60W |
JGI
| Lungime/lățime Beit | 75 ~ 250 | 300 ~ 350 |
| 300 ~ 3.000 | 40W | Viteză fixă 60W, viteză variabilă 90W |
Dimensiunea lățimii mașinii motorii dincolo
Viteză fixă
| Putere \ Lățimea centurii | 50 | 75 | 100 | 150 |
| 25W | 62,5 (52) | 37,5 (27) | 12.5 (2) | - |
| 40W | 100 (82) | 75 (57) | 50 (32) | - |
| 60W | - | 101 | 76 | 26 |
Viteză variabilă
| Putere \ Lățimea centurii | 50 | 75 | 100 |
| 25W | 19.5 (9) | - | - |
| 40W | 52 (34) | 27 (9) | 2 |
| 90W | - | 38 | 13 |

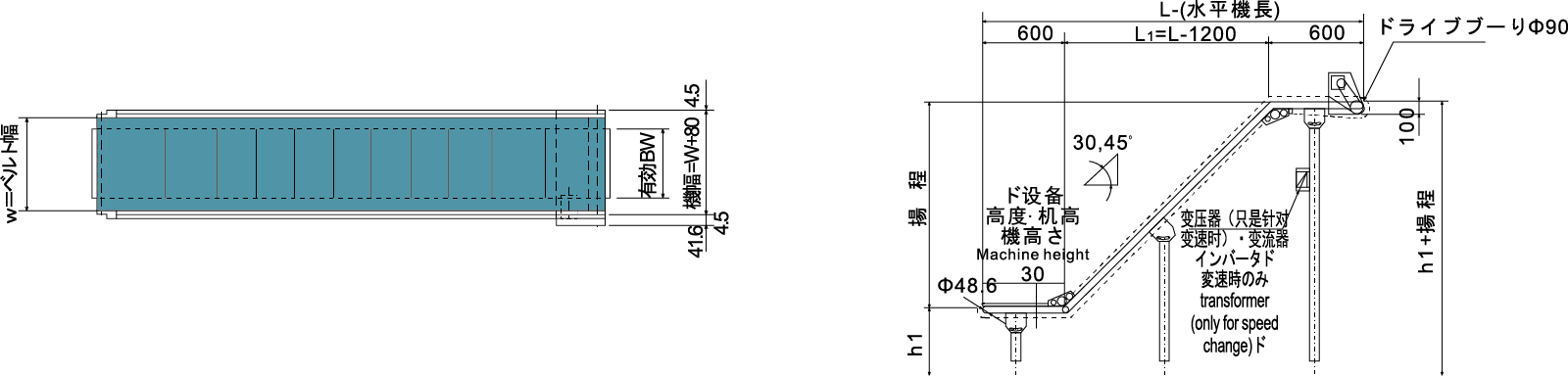

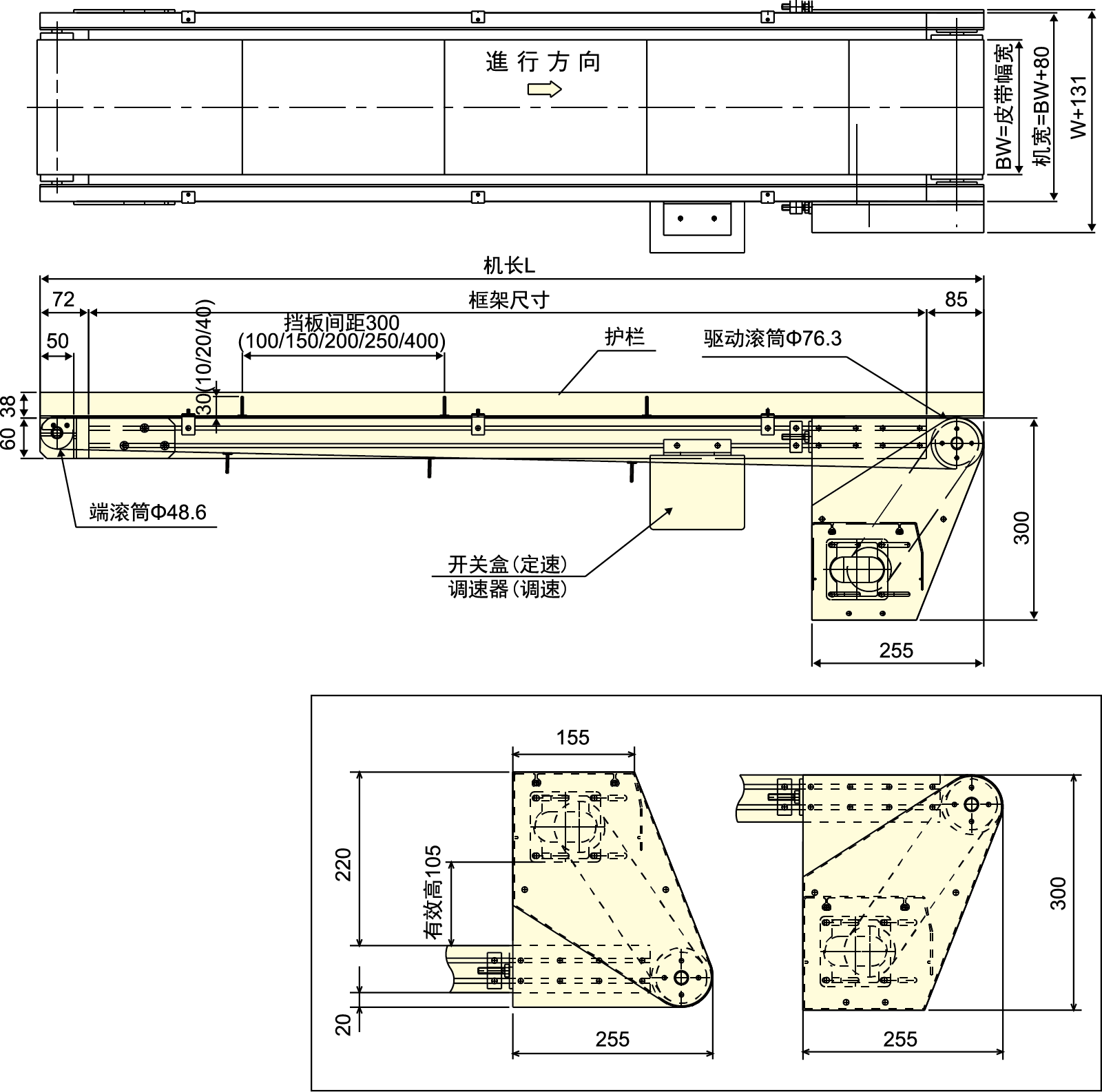

Desen

Dimensiune standard Lățimea centurii 100 150 ...
Dimensiune standard
| Lățimea centurii | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | ||
| Lățimea transportorului | 140 | 190 | 240 | 290 | 340 | 390 | 440 | 540 | ||
| Lungimea transportorului | 1.000 | 1.500 | 2.000 | 2.500 | 3.000 | |||||
| Înălţime | 280 | Putere | AC100V (monofazat) · AC200V (monofazat) · AC200V (trifazic) |
| Viteză | Viteză fixă | Centură | Centură de poliuretan |
| Capacitate | Tabelul de abilitate de referință | Opţiune | Suport, Ghid, alții |
| Putere motorie | 60W 、 90W |
Dimensiunea reală a centurii este restrânsă cu 5 mm decât cureaua standard.
Viteza centurii
| Raport | Viteza nr. | Viteză fixă 50/60 (Hz) (m/min) | Viteza nr. | Viteză variabilă 50/60 (Hz) (m/min) |
| 1/180 | T1 | 16./1.9 | H1 | 0,11 ~ 2,1 |
| 1/2050 | T2 | 1,9/2.3 | H2 | 0,13 ~ 2,6 |
| 1/2020 | T3 | 2.4/2.9 | H3 | 0,16 ~ 3,2 |
| 1/2000 | T4 | 2.9/3.5 | H4 | 0,20 ~ 3,9 |
| 1/90 | T5 | 3.2/3.9 | H5 | 0,22 ~ 4,3 |
| 1/75 | T6 | 3.9/4.6 | H6 | 0,26 ~ 5,2 |
| 1/60 | T7 | 4.8/5.8 | H7 | 0,33 ~ 6,5 |
| 1/50 | T8 | 5.8/7.0 | H8 | 0,39 ~ 7,7 |
| 1/36 | T9 | 8.1/9.7 | H9 | 0,54 ~ 10,8 |
| 1/30 | T10 | 9.7/11.6 | H10 | 0,65 ~ 12,9 |
| 1/25 | T11 | 11.6/14.0 | H11 | 0,78 ~ 15,5 |
| 1/18 | T12 | 16.2/19.4 | H12 | 1.08 ~ 21,5 |
| 1/15 | T13 | 19.4/23.3 | H13 | 1.30 ~ 25,9 |
| 1/12.5 | T14 | 23.3/27.9 | H14 | 1,55 ~ 31,0 |
Tabel de abilități
Aceasta este datele de capacitate ale încărcării egale de dispersie. Ca mutarea mărfurilor în formă de pungă, vă rugăm să consultați 40% din datele privind capacitatea de abandonare.
Capacitatea va fi schimbată de diferite condiții.
Dimensiunea lățimii mașinii motorii dincolo
Viteză fixă
| Putere \ Lățimea centurii | 100 | 150 |
| 60W | 45 | - |
| 90W | 60 | 10 |
Viteză variabilă
| Putere \ Lățimea centurii | 100 ~ 500 |
| 1.000 ~ 4.000 | Viteză fixă 60W, viteză variabilă 90W |
Desen

Dimensiune standard Lățimea centurii 200 250 ...
Dimensiune standard
| Lățimea centurii | 200 | 250 | 300 | 400 | 500 | 600 | ||||
| Lățimea transportorului | 280 | 330 | 380 | 480 | 580 | 680 | ||||
| Lungimea transportorului | 1.000 | 1.500 | 2.000 | 2.500 | 3.000 | |||||
| Înălţime | 300 | Putere | AC100V (monofazat) · AC200V (monofazat) · AC200V (trifazic) |
| Viteză | Viteză fixă | Centură | Centură de poliuretan |
| Capacitate | Tabelul de abilitate de referință | Opţiune | Suport, Ghid, alții |
| Putere motorie | 90W |
Dimensiunea reală a centurii este restrânsă cu 5 mm decât cureaua standard.
Viteza centurii
| Rato | Viteza nr | Viteză fixă 50/60 (Hz) (m/min) | Viteza nr. | Viteză variabilă 50/60 (Hz) (m/min) |
| 1/180 | T1 | 1,9/2.3 | H1 | 0,13 ~ 2,5 |
| 1/2050 | T2 | 2.3/2.7 | H2 | 0,15 ~ 3,0 |
| 1/2020 | T3 | 2.8/3.4 | H3 | 0,19 ~ 3,8 |
| 1/2000 | T4 | 3.4/4.1 | H4 | 0,23 ~ 4,5 |
| 1/90 | T5 | 3.8/4.5 | H5 | 0,26 ~ 5.1 |
| 1/75 | T6 | 4.6/5.5 | H6 | 0,31 ~ 6.1 |
| 1/60 | T7 | 5.7/6.8 | H7 | 0,38 ~ 7,6 |
| 1/50 | T8 | 6.8/8.2 | H8 | 0,46 ~ 9,1 |
| 1/36 | T9 | 9.5/11.4 | H9 | 0,63 ~ 12,6 |
| 1/30 | T10 | 11.4/13.7 | H10 | 0,76 ~ 15,2 |
| 1/25 | T11 | 13.7/16.4 | H11 | 0,91 ~ 18,2 |
| 1/18 | T12 | 19.0/22.8 | H12 | 1.27 ~ 25,3 |
| 1/15 | T13 | 22.8/27.3 | H13 | 1,52 ~ 30,4 |
| 1/12.5 | T14 | 27.3/32.8 | H14 | 1,82 ~ 36,4 |
Tabel de abilități
Aceasta este datele de capacitate ale încărcării egale de dispersie. Ca mutarea mărfurilor în formă de pungă, vă rugăm să consultați 40% din datele privind capacitatea de abandonare.
Capacitatea va fi schimbată de diferite condiții.
Desen

Tip standard Si ● Acesta este tipul standard de transportor cu centură de 34 mm, centrul ...
Tip standard Si
● Acesta este tipul standard de transportor cu centură de 34 mm, centrul de conducere este mutat de centura de distribuție.
● Centura are o capacitate bună de tăcere și purtare.
Tipul de ghid GI
● Acest tip de transportor de curea merge cu o curea giboasă orientată, care poate asigura mișcarea mai lin și constantă; Convenabil de utilizat cu alte echipamente, adecvate pentru ridicarea unor situații de timp și stabilitate.
● Mai mult, rularea în sensul acelor de ceasornic și în sensul acelor de ceasornic pot fi alese de diferite condiții și culori diferite în scopuri diferite.
Dimensiune standard
| Lățimea centurii | 200 | 250 | 300 | 350 | 400 | 500 | 600 | (700) | (800) |
| Lățimea transportorului | 280 | 330 | 380 | 430 | 480 | 580 | 680 | (780) | (880) |
| Lungimea transportorului | 500 | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 7000 | 8000 |
Modelele cu lățimi de centură de 700 și 800 sunt produse standard.
| Înălţime | 195 | Putere | AC100V (monofazat) · AC200V (monofazat) · AC200V (trifazic) |
| Viteză | Viteză fixă/variabilă | Centură | Centură de poliuretan |
| Capacitate | Tabelul de abilitate de referință | Opţiune | Suport, Ghid, alții |
| Putere motorie | 60W 、 90W |
Dacă lungimea depășește 6m, locul de mijloc merge cu structura de susținere a centurii.
Viteza centurii
| Raport | Viteza nr. | Viteză fixă 50/60 (Hz) (m/min) | Viteza nr. | Viteză variabilă 50/60 (Hz) (m/min) |
| 1/180 | T1 | 1,9/2.3 | H1 | 0,13 ~ 2,5 |
| 1/2050 | T2 | 2.3/2.7 | H2 | 0,15 ~ 3,0 |
| 1/2020 | T3 | 2.8/3.4 | H3 | 0,19 ~ 3,8 |
| 1/2000 | T4 | 3.4/4.1 | H4 | 0,23 ~ 4,5 |
| 1/90 | T5 | 3.8/4.5 | H5 | 0,26 ~ 5.1 |
| 1/75 | T6 | 4.6/5.5 | H6 | 0,31 ~ 6.1 |
| 1/60 | T7 | 5.7/6.8 | H7 | 0,38 ~ 7,6 |
| 1/50 | T8 | 6.8/8.2 | H8 | 0,46 ~ 9,1 |
| 1/36 | T9 | 9.5/11.4 | H9 | 0,63 ~ 12,6 |
| 1/30 | T10 | 11.4/13.7 | H10 | 0,76 ~ 15,2 |
| 1/25 | T11 | 13.7/16.4 | H11 | 0,91 ~ 18,2 |
| 1/18 | T12 | 19.0/22.8 | H12 | 1.27 ~ 25,3 |
| 1/15 | T13 | 22.8/27.3 | H13 | 1,52 ~ 30,4 |
| 1/12.5 | T14 | 27.3/32.8 | H14 | 1,82 ~ 36,4 |
| 1/9 | T15 | 37.9/45.5 | H15 | 2.53 ~ 50,6 |
Calculul vitezei vitezei fixe: rotiți viteza 1500/1800rpm (50/60Hz), role de conducere ∅76.3, eficiență de conducere: 95%
Calculul vitezei vitezei variabile: rotirea vitezei 2000rpm (50; 60Hz), role de conducere ∅76.3, eficiență de conducere: 95%
Dacă este necesară viteza exactă, vă rugăm să alegeți formulare variabile.
Tabel de abilități
Aceasta este datele de capacitate ale încărcării egale de dispersie. Ca mutarea mărfurilor în formă de pungă, vă rugăm să vă faceți 40% din datele privind capacitatea de a renunța la.
Specificația de 500.600 lățimea centurii este de 80% din datele privind capacitatea de abandonare.
Capacitatea va fi schimbată de diferite condiții.
Putere standard
Ansamblul standard este motorul DC fără perii și unitatea de control la modelul de viteză variabilă.
De la viteză mică la viteză mare, cu torsiune exportatoare imobiliară.
Extensia de viteză 100r/min ~ 2000r/min poate fi reglabilă. (Proporția de viteză 1:20)
Desen

Dimensiune standard Lățimea centurii 200 250 ...
Dimensiune standard
| Lățimea centurii | 200 | 250 | 300 | 350 | 400 | 500 | 600 | 700 | 800 |
| Lățimea transportorului | 280 | 330 | 380 | 430 | 480 | 580 | 680 | 780 | 880 |
| Lungimea transportorului | 500 | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 7000 | 8000 |
| Înălţime | 277 | Putere | AC100V (monofazat) · AC200V (monofazat) · AC200V (trifazică) · DC24V (direct) |
| Viteză | Viteză fixă/variabilă | Centură | Centură de poliuretan |
| Capacitate | Tabelul de abilitate de referință | Opţiune | Sprijin, altele |
| Putere motorie | 60W 、 90W 、 120W |
Dimensiunea reală a centurii este îngustată cu 5 mm decât mai mult cureaua standard; LF Lungimea mașinii depășește 4m restrâns 10mm.
Tabel de abilități
Aceasta este datele de capacitate ale încărcării egale de dispersie. Ca mutarea mărfurilor în formă de pungă, vă rugăm să consultați 40% din datele privind capacitatea de abandonare.
Capacitatea va fi schimbată de diferite condiții.
Desen

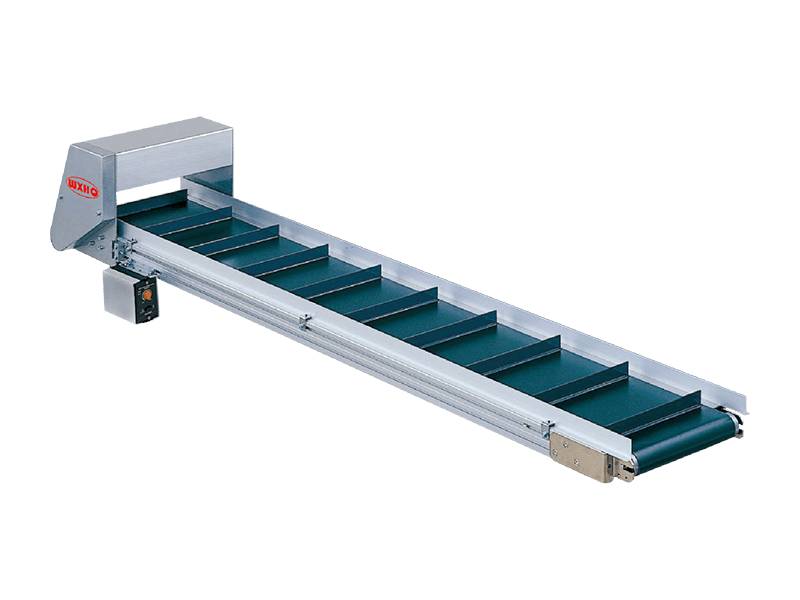

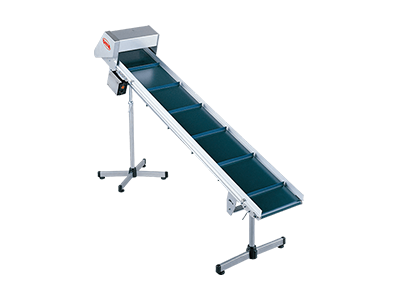

Înclinat de tip înclinat Unghiul maxim de înclinare poate atinge 45 de grade Acoperirea de ...
Înclinat de tip înclinat
Unghiul maxim de înclinare poate atinge 45 de grade
Acoperirea de protecție și buncărul pot fi alegeți ca cerere
Dimensiune standard
| Lățimea centurii | 300 | 400 | 500 | 600 |
| Lățimea eficientă a centurii | 200 | 300 | 400 | 500 |
| Lățimea transportorului | 380 | 480 | 580 | 680 |
| Șef de livrare | 2500 | |||
| Înălţime | 300H (H1) | Putere | Fixat: AC200V (trifazic) · AC100V (monofazat) Variabilă: AC200V (monofazat) · AC200V (trifazic) |
| Viteză | Viteză fixă/variabilă | Centură | Centură de tip feroviar poliuretan; Culoare: verde |
| Capacitate | Tabelul de abilitate de referință | Opţiune | Sprijin |
| Putere motorie | 200W |
Viteza centurii
| Raport | Viteza nr | Viteză fixă 50/60 (Hz) (m/min) | Viteza nr. | Viteză variabilă 50/60 (Hz) (m/min) |
| 1/75 | T1 | 5.3/6.4 | H1 | 2.1 ~ 6.4 |
| 1/50 | T2 | 8.1/9.6 | H2 | 3.2 ~ 9.6 |
| 1/30 | T3 | 13.4/16.1 | H3 | 5.3 ~ 16.1 |
| 1/18 | T4 | 22.3/26.8 | H4 | 8,9 ~ 26,8 |
Tabel de abilități
| Șef de livrare | Înclinare | Putere motorie | Viteza nr | Capacitate |
| 460 ~ 3800 | 30 " 45 " | 200W | 1 | 30 |
| 2 | 25 | |||
| 3 | 20 | |||
| 4 | 12 |
Forma pulberii și a bilei nu pot fi transportate.
Desen
În producția, depozitarea și logistica modernă, nevoia de a transpsauta produsele în siguranță, eficient și pre...
CITEŞTE MAI MULTExpoziția internațională de logistică CEMAT Asia 2025 s-a încheiat cu succes. Pe parcursul evenimentului de pat...
CITEŞTE MAI MULTA rolă de antrenare conică joacă un rol esențial în eficiența și precizia sistemelor de transport, în sp...
CITEŞTE MAI MULTÎn era modernă a logisticii și producției, bătaia inimii sauicărei operațiuni de succes constă în capacitatea s...
CITEŞTE MAI MULTTehnologia de control al zgomotului și aplicarea Transportor de centură din Wuxi Huiqian Logistics Machinery Manufacturing Co., Ltd.
La Wuxi Huiqian Logistics Machinery Manufacturing Co., Ltd, suntem specializați în proiectarea, fabricarea și vânzarea echipamentelor de logistică, inclusiv role, transportoare cu role, Transportor de centură , cuști de depozitare, cărucioare logistice, mini transportoare, cadre și rafturi. Întemeiată cu un angajament de a încorpora tehnologia japoneză avansată, compania noastră a devenit rapid un nume de încredere în industria mașinilor logistice. Sediul nostru, situat în districtul național de dezvoltare a tehnologiei Hi-Tech Wuxi, este situat strategic cu legături excelente de transport și facilități complete înconjurătoare, oferind acces convenabil pentru clienții noștri.
Ne mândrim cu sistemul nostru științific de gestionare a calității (QMS), o forță de muncă calificată și echipamente avansate de procesare. Aceste atribute asigură că produsele noastre îndeplinesc cele mai înalte standarde de calitate și suntem încântați că am obținut recunoașterea și încrederea clienților și partenerilor noștri din diferite industrii. Integritatea, fiabilitatea și angajamentul nostru față de inovație ne -au permis să oferim în mod constant soluții care să îmbunătățească eficiența operațională în sistemele de logistică și de manipulare a materialelor.
Una dintre provocările cu care se confruntă multe întreprinderi pe care se bazează Transportoare cu curea plată gestionează zgomotul generat în timpul funcționării. Drept urmare, tehnologia de control al zgomotului devine din ce în ce mai mult un aspect esențial al proiectării transportoarelor. În acest articol, vom explora importanța controlului zgomotului în Transportoare de curea de cauciuc , în special în segmentul transportor de tip standard și modul în care Wuxi Huiqian a încorporat tehnologii avansate de control al zgomotului pentru a asigura performanțe optime și un mediu de lucru confortabil.
Importanța controlului zgomotului în transportoarele de curea
Transportoarele de centură sunt utilizate pe scară largă în industrii precum fabricarea, logistica și distribuția pentru capacitatea lor de a transporta materiale eficiente pe distanțe lungi. Cu toate acestea, zgomotul generat de centurile în mișcare, role și alte părți mecanice poate deveni o problemă semnificativă la locul de muncă. Expunerea prelungită la niveluri ridicate de zgomot poate duce la deteriorarea auzului și la scăderea productivității în rândul angajaților, încălcând, de asemenea, reglementările privind zgomotul la locul de muncă. Prin urmare, implementarea măsurilor eficiente de control al zgomotului este esențială pentru îmbunătățirea atât a mediului de lucru, cât și a eficienței generale a sistemului.
Surse de zgomot în Transportoare cu centură de rășină
Există mai multe surse de zgomot în transportoarele de curea, inclusiv:
Fricțiune: contactul dintre centură și role sau alte părți mobile generează frecare, ceea ce contribuie la zgomot.
Tensiunea centurii: Tensiunea necorespunzătoare a benzii transportoare poate determina să vibreze sau să se frece împotriva altor componente, ceea ce duce la zgomot suplimentar.
Fluxul materialului: tipul și natura materialelor transmise poate avea impact asupra nivelului de zgomot. De exemplu, materialele ascuțite sau cu marginea aspră pot crea mai mult zgomot atunci când sunt în contact cu transportorul.
Sistem de acționare: Motoarele și unitățile utilizate pentru alimentarea transportorului pot genera zgomot mecanic, în special dacă nu sunt întreținute sau aliniate corespunzător.
La Wuxi Huiqian, am dezvoltat o serie de tehnologii de control al zgomotului și le -am aplicat transportoarelor noastre de centură pentru a minimiza aceste probleme și pentru a îmbunătăți atât eficiența operațională, cât și confortul utilizatorilor.
Tehnologii de control al zgomotului la Wuxi Huiqian
Pentru a aborda problemele de zgomot asociate transportoarelor de centură, am integrat mai multe tehnologii avansate de control al zgomotului în sistemele noastre:
Selectarea materialelor avansate ale centurii: alegerea materialelor pentru banda transportoare este crucială în controlul zgomotului. Folosim materiale de înaltă calitate, cu zgomot redus, care reduc frecarea și amortizează transmisia sunetului, asigurând o funcționare mai liniștită.
Role care absorb zgomot: rolele sunt unul dintre principalii contribuitori la zgomot în Transportoare cu centură poliuretanică . Folosim role special concepute, care încorporează materiale de tăiere a zgomotului, reducând vibrațiile și zgomotul generat în timpul funcționării.
Mecanism de tensiune optimizat: ne concentrăm pe asigurarea că tensiunea centurii este menținută la un nivel optim, prevenind vibrațiile și frecarea inutile. Sistemele noastre de tensiune sunt concepute pentru a reduce zgomotul cauzat de tensiunea necorespunzătoare a centurii.
La Wuxi Huiqian Logistics Machinery Manufacturing Co., Ltd, suntem specializați în proiectarea, fabricarea și vânzarea echipamentelor de logistică, inclusiv role, transportoare cu role, transportoare de centură, cuști de depozitare, cărucioare de logistică, transportoare mini, cadre și rafturi. Întemeiată cu un angajament de a încorpora tehnologia japoneză avansată, compania noastră a devenit rapid un nume de încredere în industria mașinilor logistice. Sediul nostru, situat în districtul național de dezvoltare a tehnologiei Hi-Tech Wuxi, este situat strategic cu legături excelente de transport și facilități complete înconjurătoare, oferind acces convenabil pentru clienții noștri.
Ne mândrim cu sistemul nostru științific de gestionare a calității (QMS), o forță de muncă calificată și echipamente avansate de procesare. Aceste atribute asigură că produsele noastre îndeplinesc cele mai înalte standarde de calitate și suntem încântați că am obținut recunoașterea și încrederea clienților și partenerilor noștri din diferite industrii. Integritatea, fiabilitatea și angajamentul nostru față de inovație ne -au permis să oferim în mod constant soluții care să îmbunătățească eficiența operațională în sistemele de logistică și de manipulare a materialelor.
Una dintre provocările cu care se confruntă multe întreprinderi care se bazează pe transportoarele de centură este gestionarea zgomotului generat în timpul funcționării. Drept urmare, tehnologia de control al zgomotului devine din ce în ce mai mult un aspect esențial al proiectării transportoarelor. În acest articol, vom explora importanța controlului zgomotului în transportoarele de curea, în special în segmentul transportor de tip standard și modul în care Wuxi Huiqian a încorporat tehnologii avansate de control al zgomotului pentru a asigura performanțe optime și un mediu de lucru confortabil.
Importanța controlului zgomotului în transportoarele de curea
Transportoarele de centură sunt utilizate pe scară largă în industrii precum fabricarea, logistica și distribuția pentru capacitatea lor de a transporta materiale eficiente pe distanțe lungi. Cu toate acestea, zgomotul generat de centurile în mișcare, role și alte părți mecanice poate deveni o problemă semnificativă la locul de muncă. Expunerea prelungită la niveluri ridicate de zgomot poate duce la deteriorarea auzului și la scăderea productivității în rândul angajaților, încălcând, de asemenea, reglementările privind zgomotul la locul de muncă. Prin urmare, implementarea măsurilor eficiente de control al zgomotului este esențială pentru îmbunătățirea atât a mediului de lucru, cât și a eficienței generale a sistemului.
Surse de zgomot în transportoarele de curea
Există mai multe surse de zgomot în transportoarele de curea, inclusiv:
Fricțiune: contactul dintre centură și role sau alte părți mobile generează frecare, ceea ce contribuie la zgomot.
Tensiunea centurii: Tensiunea necorespunzătoare a benzii transportoare poate determina să vibreze sau să se frece împotriva altor componente, ceea ce duce la zgomot suplimentar.
Fluxul materialului: tipul și natura materialelor transmise poate avea impact asupra nivelului de zgomot. De exemplu, materialele ascuțite sau cu marginea aspră pot crea mai mult zgomot atunci când sunt în contact cu transportorul.
Sistem de acționare: Motoarele și unitățile utilizate pentru alimentarea transportorului pot genera zgomot mecanic, în special dacă nu sunt întreținute sau aliniate corespunzător.
La Wuxi Huiqian, am dezvoltat o serie de tehnologii de control al zgomotului și le -am aplicat transportoarelor noastre de centură pentru a minimiza aceste probleme și pentru a îmbunătăți atât eficiența operațională, cât și confortul utilizatorilor.
Tehnologii de control al zgomotului la Wuxi Huiqian
Pentru a aborda problemele de zgomot asociate transportoarelor de centură, am integrat mai multe tehnologii avansate de control al zgomotului în sistemele noastre:
Selectarea materialelor avansate ale centurii: alegerea materialelor pentru banda transportoare este crucială în controlul zgomotului. Folosim materiale de înaltă calitate, cu zgomot redus, care reduc frecarea și amortizează transmisia sunetului, asigurând o funcționare mai liniștită.
Role care absorb zgomot: rolele sunt unul dintre principalii contribuitori la zgomotul transportoarelor de curea. Folosim role special concepute, care încorporează materiale de tăiere a zgomotului, reducând vibrațiile și zgomotul generat în timpul funcționării.
Mecanism de tensiune optimizat: ne concentrăm pe asigurarea că tensiunea centurii este menținută la un nivel optim, prevenind vibrațiile și frecarea inutile. Sistemele noastre de tensiune sunt concepute pentru a reduce zgomotul cauzat de tensiunea necorespunzătoare a centurii.
Aducând meșteșugul în viitor.
Nr .60, Zhenhu North Road, Hudai Town, Districtul Binhu , Wuxi 214100, China
guijifeng@163.com
+86 139-2153-1116
+86-510-8558 1519/8558 1530
+86-510-8558 1520
